Цифровой осциллограф JDS2022A, купить который многие радиолюбители только планируют, уже приехал ко мне из Китая, поэтому решил написать обзор-отзыв.

Начну, пожалуй, с того, что JDS2022A – это действительно самый маленький полноценный двухканальный осциллограф, примерно такого же размера, как и обычный мультиметр.

Его вес тоже относительно небольшой, а для питания не нужно никаких розеток – достаточно одной батарейки (точнее аккумулятора) типа «18650».

Кстати в корпусе JDS2022A предусмотрено и место для резервного аккумулятора. Если сел один можно, отключив от прибора щупы, вставить другой, поменяв аккумуляторы местами.

В таком случае JDS2022A, сможет проработать автономно около 8 часов, если конечно купить качественные аккумуляторы типа «18650», каждого из которых хватит примерно на 4 часа работы.

Боковые грани корпуса JDS2022A имеют специальные накладки, что сводит случайное выскальзывание прибора из рук практически к нулю!
При этом его управление ничуть не сложнее, особенно с учетом того, что осциллограф JDS2022A имеет функцию автопоиска сигнала – достаточно нажать кнопку «AUTO».

У прибора JDS2022A всего 16 кнопок, а без учета кнопок навигации (четырех стрелочек) их всего 12.

PWR (сокращение от «POWER») – кнопка вкл./выкл.;

CH1 и CH2 – выбор и настройка соответствующего канала;

AUTO – автопоиск сигнала;

TRIG – настройка триггера, а также математических функций. Срабатывание триггера возможно как по превышению сигналом определенного уровня («Rising»), так и по его падению до заданной величины («Falling»). Для переключения между «Slope: Rising» и Slope: Falling» служит кнопка F1, кнопкой F2 можно задать канал, по сигналу которого будет срабатывать триггер (производится синхронизация). Кнопка F3 для выбора режима триггера «AUTO» - автоматическая синхронизация, «Normal» - картинка на экране будет изменяться только тогда, когда сработал триггер (то есть сигнал превысил указанный в настройках триггера уровень). Задается этот уровень стрелками «вверх» / «вниз».

Тип триггера «Single» - срабатывание происходит по первому же подъему/спаду и сигнал мгновенно записывается в память до тех пор, пока она не будет заполнена! Памяти в JDS2022A не так уж и много -всего по 2Kb на каждый канал. Не считая конечно память, в которую можно записать 6 снимков экрана в формате «.BMP». Номер картинки для записи выбирается через соответствующий пункт меню JDS2022A.

Кнопка HORI (сокращение от HORIZONTAL) – настройка отображения сигнала по горизонтали, а также вкл./откл. и настройка курсорных измерений - курсорами можно измерять напряжение сигнала (тип «Voltage») или время (тип «Time») - выбор нужного типа кнопкой F3.

RUN – для запуска/остановки развертки! При выборе типа триггера «Single» остановка происходит автоматически, поэтому не забывайте об этой кнопке!

MENU – для настройки основных и дополнительных функций JDS2022A. Можно выбрать:

– уровень подсветки (всего их пять);
- язык (китайский/английский). Для того, чтобы убрать иероглифы из меню JDS2022A (выбрать английский язык) нажмите кнопку MENU два раза, затем кнопку F2, а затем кнопку CH1 или СH2.
- режим отображения (обычный цвет или с высокой контрастностью)

- включить отключить звук;

- задать время авто-отключения;

- время автоматического снижения яркости подсветки;

- режим отображения сигналов «Mode: YT»/ Mode: XY»;

- включение отключение картинки референсной (образцовой) осциллограммы.
Да действительно в JDS2022A предусмотрена возможность записи формы осциллограммы для и её использования в качестве образца - помните только об уровнях сигнала основной и образцовой осциллограммы!
- функция сброса к заводским настройкам.

В целом, меню JDS2022A довольно простое, и разобраться в нем сможет даже новичок, зная, что соответствующие пункты меню можно изменять кнопками «F1», «F2», «F3».

Но в первую очередь осциллограф JDS2022A , как и его одноканальный аналог с мультиметром JDS2012A будет полезен мастерам, которые не сидят на месте и предпочитают не таскать за собой громоздкую измерительную аппаратуру!

На момент покупки самая низкая цена на JDS2022A была ---> здесь. В упаковке кроме самого осциллографа были:

- два 100 MHz щупа к нему;

- два сдвоенных проводника;

- две инструкции: одна к осциллографу (на китайском), другая - к измерительным щупам (на английском);

- мини-отвертка для настройки компенсации делителей щупов в режиме «x10»;

- маркировочные кольца на щупы и специальные насадки для них, которые применяются для исключения случайных коротких замыканий при измерениях;

- зарядное устройство для аккумулятора типа «18650»;

- и даже… защитная пленка на экран

Даже под ней изображение на ярком свете вполне различимо:

Осциллограф JDS2022A имеет на боковой грани USB порт (тип Mini-B 5pin).

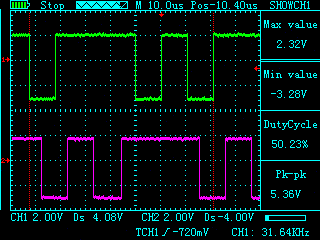

Примеры загруженных из JDS2022A осциллограм:

Поработав с осциллографом JDS2022A несколько дней и быстро привыкнув к навигации по его меню, могу сказать, что это действительно простой и удобный в обращении прибор, который подойдет как начинающим, так и профессионалам, которые хотят сэкономить на покупке осциллографа и не хотят переплачивать за ненужные им функции и супер параметры.

Перед тем как покупать этот осциллограф стоит уточнить у продавца комплектацию прибора, и его модель! Не перепутайте модель ---> JDS2022A с очень похожей ---> JDS2012A!!!
