Самый простой способ проверки радиодеталей, или обзор универсального мульти-тестера

Трудности с проверкой  радиодеталей и определением их цоколевки (назначения выводов) возникают не только у начинающих радиолюбителей – зачастую даже опытные телемастера «разгадывают загадки», пользуясь обычным мультиметром и методом «научного тыка».

А разве проверить незнакомые радиодетали можно по-другому? Да! Используя мульти-тестер, купить который, учитывая его цену, сможет даже начинающий радиолюбитель!

Дальше представлен обзор китайского мульти-тестера, точнее его новой версии, которая появилась в продаже относительно недавно и оснащена графическим дисплем с подсветкой!

Как же проверять радиодетали таким мульти-тестером? Нет ничего проще – однако следует помнить о том, что перед проверкой заряженных конденсаторов их обязательно нужно разрядить (замкнуть выводы например отверткой с изолированной ручкой).
Дальше просто вставляете деталь в слот, опускаете его рычажок и нажимаете кнопку «TEST». Вот и всё - ведь проверка радиодеталей мульти-тестером полностью автоматическая!
Прибор работает от 9V батарейки типа «Крона» и отображает её состояние при каждом тестировании!

Затем мульти-тестер показывает цоколевку проверяемой детали и параметры, которые удалось определить!

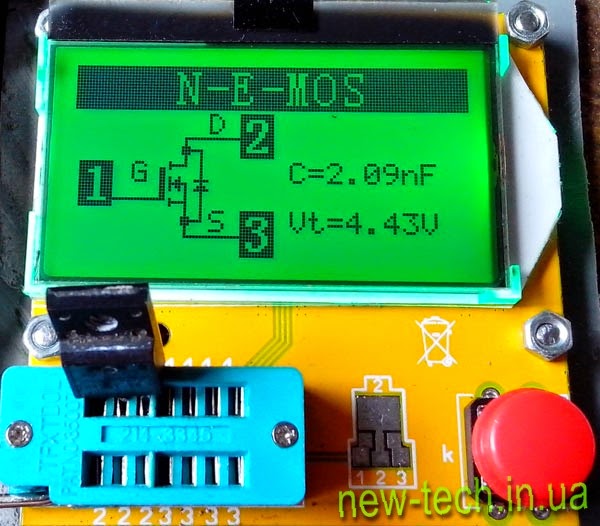

В новой версии AVR мульти-тестера, обзор которой представлен здесь, отображается и графическое обозначение радиодетали! На фото пример проверки MOSFET транзистора!

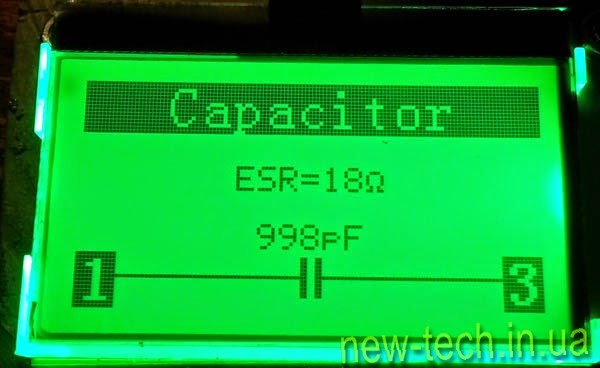

Следующее фото - проверка обычного конденсатора на 1000 pF


Проверка обычного биполярного транзистора:

Проверка светодиода:

Проверка тиристора:



Проверка электролитического конденсатора  на 2200мкФ



Проверка обмотка импульсного трансформатора:

Значительно расширить функциональность мульти-тестера могут специальные щупы. Их удобно цеплять к выводам деталей, которые не помещаются в панель из-за габаритов или нестандартного размещения выводов. Пример использования мультитестера с такими щупами представлен на фото.

Конечно такой простой и недорогой мульти-тестер не обеспечивает высокую точность измерений, но он может значительно помочь в проверке деталей  любому радиолюбителю. К тому же цена этого мульти-тестера почти такая же, как стоимость деталей из которых он собран.
