Обзор самой маленькой отладочной платы Digispark kickstarter

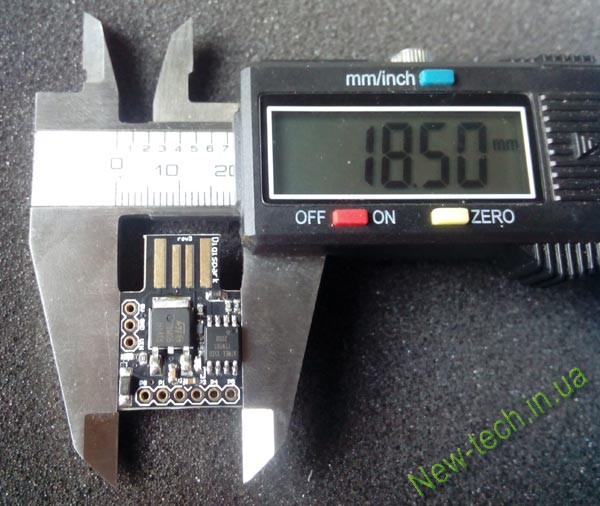

Digispark kickstarter – это пожалуй самая маленькая и самая доступная по цене отладочная плата с поддержкой USB (дополнительные преобразователи и программаторы для неё не нужны).

Digispark kickstarter имеет на «борту» собственный стабилизатор напряжения, поэтому питание возможно не только от USB, но и от внешнего источника с рекомендуемым напряжением не выше 12 Вольт.

Плата изготовлена на основе AVR микроконтроллера ATTiny85 с FLASH памятью 8 КБ. Из них около 2 КБ занимает так называемый bootloader (загрузчик). Все выводы Digispark kickstarter промаркированы!


Digispark kickstarter – отладочная плата, которая может быть запрограммирована прямо из под Arduino IDE
Разумеется, предварительно понадобиться установить драйвер для Digispark kickstarter, после чего плата появится в диспетчере устройств под названием «Digispark bootloader».

Для загрузки программ в плату Digispark из под Arduino IDE  войдите в  настройки


В появившемся окне в поле «Additional boards manager URLs» вставьте  http://digistump.com/package_digistump_index.json

Войдите в менеджер плат «Инструменты» --> «Плата» -->  «Boards Manager» (см. в самом верху над списком плат).
Установка поддержки нужного пакета  через Boards Manager производится буквально «в два клика».
Первый по строке нужного пакета, второй – по кнопке «Install».
Убедитесь, что пакет для плат Digispark на AVR микроконтроллерах у вас установлен (см. рис.)


Перед программированием Digispark kickstarter правильно выберите тип платы с учетом частоты, на которой работает её микроконтроллер. В данном случае это «Digispark (Default - 16.5Mhz)»!
Учтите также, что загрузка скетчей (программ) в Digispark из Arduino IDE имеет одну важную особенность – плата Digispark не должна быть подключена к ПК заранее!
Её подключают не до, а после нажатия кнопки  «Загрузить», только когда компиляция скетча (преобразование программы в понятный контроллеру «язык») завершена и появилось уведомление «Plug in device now…»

Благодаря низкой цене Digispark kickstarter  стала одной из самых доступных отладочных плат для новичков.
