Как проще всего проверить IGBT транзистор

Знаете ли вы, что проверить IGBT транзистор (узнать, годен ли он) можно даже без мультиметра.
Простейшая схема для проверки IGBT транзистора  не содержит дефицитных или дорогостоящих деталей.
Но прежде чем её собирать, откройте datasheet (документ с техническим описанием) конкретной модели IGBT транзистора и внимательно посмотрите на соответствие реальных выводов схематическим. Иными словами, вы должны точно знать, где у IGBT транзистора вывод затвора (обозначается буквой G – Gate), вывод эмиттера (E –Emitter) и вывод коллектора  (С – Collector).

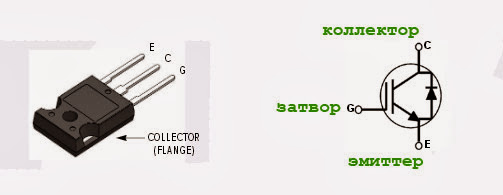

На рисунке пример для IGBT транзистора FGH60N60SFD

Обратите внимание, что один из выводов мощных транзисторов обычно соединен с корпусом – именно поэтому, чтобы не допустить замыканий, корпуса транзисторов перед монтажом изолируют специальными термостойкими прокладками.

Чтобы проверить IGBT транзистор, важно знать, как его правильно подключить! Обратите внимание на полярность!



1. В правом (по схеме) положении тумблера IGBT транзистор открыт (лампочка светится, если он исправен).
2. В левом  -  IGBT транзистор закрыт (лампочка НЕ светится, если он исправен).
Поклацайте тумблером туда-сюда.
Если лампочка не светится – транзистор не пропускает ток. Вероятно, из-за отсутствия контакта внутри корпуса или неправильно собранной схемы!
Если лампочка светится постоянно –  внутри транзистора произошло короткое замыкание! Такой IGBT транзистор лучше сразу выбросить – при его случайной установке  в схему в ней фактически произойдет короткое замыкание, и «полетят» другие детали!
Как видите, проверить IGBT транзистор легко даже без мультиметра.
