Как добавить в мультиметр UT61E «спящий» режим (функцию авто-отключения)

UNI-T UT61E – один из самых популярных бюджетным мультиметров! Даже несмотря на то, что в нем отсутствует подсветка дисплея и функция автоотключения («спящего» режима)!
И если подсветка нужна не всем, то функция автоотключения мультиметра пригодится любому пользователю! Как же добавить «спящий» режим в UT61E?

Дело в том, что процессор UT61E  автоотключения поддерживает, – оно не работает только потому, что мультиметр постоянно находится в режиме передачи данных!


В этом легко убедиться, сняв с задней части UT61E  декоративную заглушку и посмотрев на то, что находится под ней  через любую цифровую фотокамеру (даже от мобильного телефона)! Если мультиметр включен - вы увидите  мигание инфракрасного светодиода!

Чтобы выключить передачу данных в UT61E, достаточно разомкнуть вывод 111 (RS232) чипа ES51922! Сделать это можно отпаяв вывод, немного приподняв его вверх, либо просто перерезать идущую к нему дорожку!

После этого автоотключение в мультиметре UT61E появится, но передавать данные он, разумеется, уже не сможет, до тех пор, пока контакт с выводом  111 (RS232) не будет восстановлен!

Однако не обязательно замыкать/ размыкать контакт вручную – проще использовать для этого, например геркон и магнитик или инфракрасный светодиод и фототранзистор! Их можно выпаять, например из старой компьютерной «мышки».

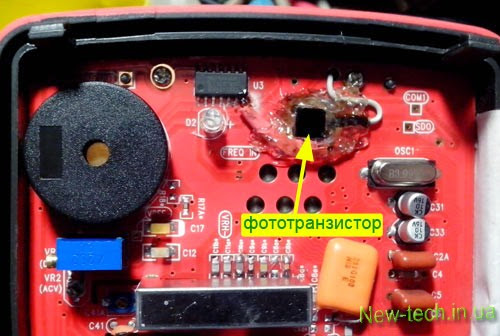

Фототранзистор монтируется в мультиметр...

...а ИК светодиод - в его адаптер для подключения к ПК!

Последовательно с фототранзистором понадобится включить резистор! Его номинал подбирается экспериментально в зависимости от сопротивления фототранзистора в обычном (не освещенном) состоянии!
Расположите светодиод и фототранзистор друг против друга на расстоянии около 5 см и вращением подстроечного /переменного резистора 220 кОм добейтесь устойчивого переключения в режим передачи данных! На экране мультиметра при этом появится значок «Send data» вместо значка автоотключения! При отводе светодиода в сторону, режим передачи данных должен отключиться!

Если значок «Send data» горит постоянно, увеличьте сопротивление резистора, если наоборот не появляется даже при сближении ИК диода и фототранзистора – уменьшите сопротивление резистора!
Изолировав выводы деталей термоусадочными трубками, закрепите их внутри мультиметра – фототранзистор должен располагаться точно напротив небольшого отверстия в крышке, которое закрыто прозрачным пластиком!
Дальше в адаптер мультиметра понадобится встроить ИК светодиод, подобрав номинал резистора! Например, если вы решили переделать UT61E с COM на USB подключение через UART кабель, резистор подбирается для питания от 5 Вольт! Его номинал будет примерно 1 кОм.
Важно заметить, что при использовании USB-UART кабеля-переходника такого типа сигнал придется инвертировать! Это можно сделать или переделкой схемы RS232 адаптера UT61E  или добавлением ещё одного транзистора!
