Модернизация паяльника A-BF GS90D (добавление LED индикатора)

Один из самых популярных паяльников A-BF GS90D не имеет встроенного LED индикатора, поэтому некоторые радиолюбители решают добавить его самостоятельно!

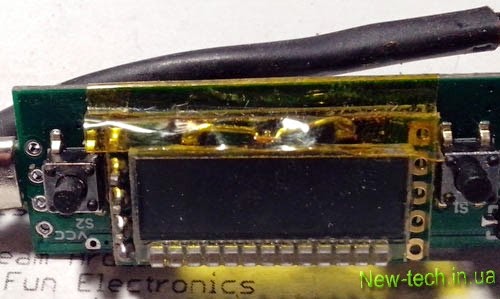

Это несложно – на плате дисплея A-BF GS90D даже предусмотрено место под резистор для светодиода!  Кроме того нанесены надписи «K» (катод) и «A» (анод), так что подключить светодиод неправильно у вас вряд ли получится!


Номинал SMD резистора (на плате маркирован как R2) примерно 680 Ом – 1кОм в зависимости от типа используемого диода!

Главное помнить, что паяльник имеет бестрансформаторную схему питания, поэтому его плата и компоненты под напряжением сети!!! Обязательно учитывайте это, добавляя светодиод и резистор!
