Как работать с программатором USBasp в AVR Studio или Atmel Studio

Не секрет, что  китайский USBasp – это один из самых дешевых AVR программаторов. И к тому же очень простой в использовании! Впрочем стоит заметить, что многие радиолюбители не могут подключить USBasp к AVR Studio / Atmel Studio!
Это легко исправить, если «перепрошить» USBasp в AVR Doper, совместимый с интерфейсом STK500!

Для «перепрошивки» китайского USBasp в AVR Doper потребуется загрузить в него (точнее во FLASH память его микроконтроллера) файл «usbasp-mega8-12mhz.hex», расположенный в папке «Firmware» из этого архива.

Подробнее о том, как «перепрошить» USBasp.

Чтобы установить драйвер для AVR Doper, подключив программатор, откажитесь от автоматического поиска драйвера и укажите на папку, которую вы скачали и разархивировали!

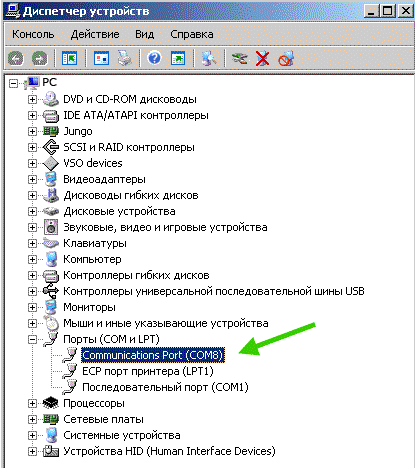

После успешной установки драйвера для AVR Doper в диспетчере задач должен появиться новый порт! Запомните назначенный ему номер –  его понадобится указать в настройках программы!

Дальше рассмотрено два варианта подключения USBasp с «прошивкой» AVR Doper!

Вариант первый: настраиваем «перепрошитый» USBasp в AVR Studio

Для добавления нового программатора в AVR Studio кликните по кнопке «Connect» (см. рис.)

В появившемся окошке выберите тип программатора «STK500» и правильно укажите порт, который был ему назначен!

Когда появится окошко с напоминанием об устаревшей прошивке, нажмите «Отмена» или просто закройте его.

В настройках программатора обязательно выберите режим ISP Mode!

Вариант второй:  настраиваем «перепрошитый» USBasp в Atmel Studio

Для добавления нового программатора в Atmel Studio выберите в меню «Tools» пункт «Add target». Дальше настройка производится аналогично AVR Studio.

Как видите, «перепрошить» USBasp для работы в AVR Studio/Atmel Studio совсем несложно, и настройка программатора в этих программах очень проста даже для новичков.
